راه اندازی برج خنک کننده

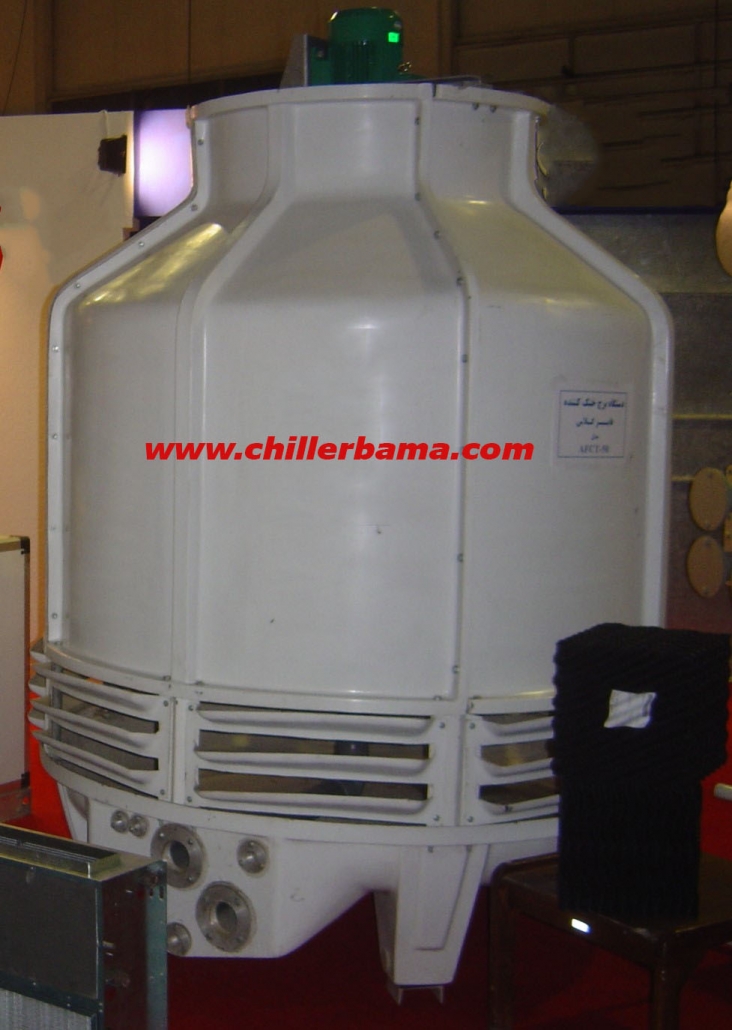

ساختمان برج:

برج هاي خنك كننده ساخته شده از پلي استر تقويت شده و ساختار استوانه اي و مقاوم در مقابل رطوبت، اشعه ماوراء بنفش خورشيد در چند تيپ كلي بر حسب ظرفيت دستگاه طراحي میشوند.

در طراحي اين نوع برجهاي خنك كننده به نحوي عمل شده است كه به راحتي با برداشتن يك قطعه جانبي برج بسرعت و بسادگي بتوان به تمام اجزاء داخلي برج دسترسي پيدا كرده و تعميرات و سرويس لازمه را انجام داد.

تشتك آبگيري:

تشتك آبگيري نيز از جنس فايبرگيلاس تقويت شده ميباشد.اين قسمت از دستگاه داراي ظرفيت آبگيري بالا مي باشد كه باعث جلوگيري از پديده مخرب كاويتاسيون در پمپ مي شود. همچنين طراحي مناسب موجب نگهداري و تعميرات آسان مي شود. اتصالات فرعي استاندارد موجود در تشتك آب سرد از مواد غير فلزي مانند F.R.P ، A.B.S ، P.V.C و يا از فولاد زنگ نزن ، آلومينيوم و برنج مي باشد.

پايه هاي حامل برج:

برجهاي ساخته شده شرکتهای مختلف به طور مثال مدل 5~175 داراي پايه هايي از جنس فايبرگيلاس و مدل هاي 200~1500 داراي پايه هايي از جنس گالوانيزه گرم مي باشند.

شاسي نگهدارنده موتور فن:

حامل موتور فن دستگاه از جنس گالوانيزه گرم مي باشد شاسي نگهدارنده در قسمت بالايي برج قرار دارد.

بادگير ورودي هوا:

در قسمت ورودي هوا ( لوور) از جنس فايبرگيلاس قرار دارد تا از ورود ذرات خارجي به داخل دستگاه و همچنين از خروج قطرات آب از داخل دستگاه جلوگيري شود. همچنين طرح اين ورودي ها بشكلي است كه از ورود مستقيم نور خورشيد به داخل برج جلوگيري مي كند تا باكتريها محيط مناسبي براي رشد در داخل برج نداشته باشند. شكل مناسب اين بادگيرها موجب كشش هوا بصورت مطلوب مي شود.

توزيع آب:

جنس بازوهاي آب پخش كن PVC مي باشد كه در صورت سفارش مشتري از آلومينيوم نيز ساخته مي شود.

بازوهاي آب پخش كن و آب پخش كن هاي مربوط به بازوهاي آب پخش كن و لوله كشي داخل برج قابليت اين را دارد كه به بهترين نوع ممكنه توزيع آب را در داخل دستگاه انجام دهد .سوراخ هاي متعدد موجود بر روي بازوهاي آب پخش كن سيستم توزيع آب را در دستگاه بمراتب بهتر كرده است. وقتي آب سيركيولاسيون از سوراخ ها سرازير مي شود بازوهاي آب پخش كن شروع به چرخش مي كنند. نيازي به نيروي اضافي براي بچرخش در آوردن بازوهاي آب پخش كن نيست. مي تواند به جدول زير در مورد نياز بازوهاي آب پخش كن در هر مدل مراجعه كنيد.

تيغه هاي فن:

شكل آيروديناميك و تيغه ها كه بسته به مدل دستگاه از جنس آلومينيوم يا فايبرگيلاس مي باشد، داراي وزن بسيار كم و عملكرد بسيار بالا مي باشد. بنا به سفارش و يا طراحي تيغه ها مي توانند ايرفويل نيز باشند.

– نكات قبل از استارت دستگاه:

تميز كردن تشتك آبگيري:

قسمت تخليه را در قسمت تحتاني برج قرار دارد را باز كنيد سپس بوسيله فشار آب بخوبي ذرات مانده و گرد و خاك را بشوئيد.

تميز كردن سيستم:

تشتك را تا زماني كه شير شناور قطع شود از آب پر كنيد، لوله ها و همچنين بازوهاي آب پخش كن را كنترل كنيد و اطمينان حاصل كنيد كه سطح چرخش بازوها مسطح و كاملا صاف و بدون زاويه باشد. پمپ سيركيولاسيون را روشن و اجازه دهيد آب براي 5 تا 10 دقيقه سيركيولاسيون كند. اين امر باعث مي شود تا اگر مقدار كمي از ذرات مضر باقي مانده باشد شسته شود.

آب برج را تخليه و يكبار ديگر مطمئن شويد كه ذراتي در داخل تشتك يا سيستم يا سيستم و يا لوله ها قرارنداشته باشد.

كنترل:

مطمئن شويد كه لوله هاي آب پخش كن محكم است، بازوهاي آب پخش كن را كنترل كنيد همچنين تسمه فن و لوله هاي نگه دارنده بازو هاي آب پخش كن را از لحاظ سفتي كنترل كنيد تا بيش از اندازه سفت و يا شل نباشد.

قسمت هاي اتصال الكتريكي را كنترل و مطمئن شويد سيم كشي ها همان طور كه بايد، نصب شده باشند در غير اين صورت طبق جدول بخش5-7 عمل كنيد.

فن را در هنگامي كه تسمه اتصال موتور و فن متصل نباشد با دست به گردش در آوريد و اطمينان حاصل كنيد كه به راحتي مي چرخد و با هيچ قسمتي داراي برخورد نيست همچنين دقت كنيد كه محفظه روغن و گيريس خشك نباشد. در صورت مشاهده هر يك از اشكال هاي فوق مراتب را با واحد طراحي و مهندسي شركت در ميان بگذاريد..

براي مدت كوتاهي موتور فن را روشن كنيد و مطمئن شويد كه دميدن هوا به سمت بالا بوده و كاركرد بدون ايجاد لغزش و صدا مي باشد. از محكم بودن پيچ و مهره ها مطمئن شويد.

استار ت كردن دستگاه :

راه اندازي پمپ:

هنگامي كه شما آماده روشن كردن دستگاه شديد، مطمئن شويد كه آب كافي در تشتك قرار دارد، اگر مقدار كافي آب در تشتك موجود نباشد ممكن است هوا به داخل پمپ كشيده شود و باعث كاويتاسيون شود.

در صورت اتفاق اين موضوع، پمپ را خاموش كنيد واجازه دهيد ه آب به مقدار لازم در تشتك جمع آوري شود.

پس از اطمينان از كافي بودن سطح آب در تشتك آبگيري شير كنترل جريان را باز و پمپ را روشن كنيد. شير جريان را به نسبت مورد نياز كه در روي پلاك دستگاه ثبت شده است تنظيم كنيد و اطمينان حاصل كنيد كه لوله هاي آب پخش كن بدرستي كار مي كند.

سرعت چرخش آب پخش كن بر حسب دور بر ثانيه

AFCT-

Model UN 5~30 40~60 80~250 300~350 400~700 800~1000 1250~1500

RPM 7~10 5~8 5~7 3.5~5 2.5~4 2~3 1.5~2.5

راه اندازي فن :

لطفا قبل از راه اندازي قسمت الكتريكي را كنترل و مطمئن شويد كه سيم كشي مطابق با دياگرام نشان داده شده در كاتالوگ باشد. اگر سوالي در اين مورد پيش آمد با شركت تماس بگيرد .در صورتي كه در قسمت سيم كشي مشكلي وجود نداشت موتور فن را روشن كنيد و موتور را به سرعت نهايي خود برسانيد و مشاهده كنيد كه ارتعاش غير طبيعي در دستگاه وجود نداشته باشد.(توصيه مي شود كه فاز جريان و ولتاژ را از روي پلاك موتور خوانده و طبق آن عمل كنيد تا راندمان بالاتري از موتور داشته باشيد.

نكات فني در حين كار دستگاه:

كارايي:

وقتي اولين استارت به دستگاه زده شد و آب سيركيولاسيون در سيستم به گردش درآمد، مطمئن شويد كه در تمام مدت كار دستگاه مقدار دبي (جريان) تعريف شده توسط كارخانه هميشه در اختيار دستگاه باشد. اين موضوع خيلي مهم بوده در غير اين صورت امكان خرابي قسمت هاي تحت تاثير و پايين آمدن كارايي دستگاه خواهد شد.

با دقت در دماي آب ورودي به دستگاه طبق تعريف دستگاه ميتوانيد بالاترين عملكرد و عمر را از دستگاه انتظار داشته باشيد.

سطح آب داخل تشتك:

اگر سطح آب داخل تشتك از مقدار مورد نياز كمتر باشد امكان كشش هوا به داخل لوله ها و سپس ايجاد كاويتاسيون مي باشد. مطمئن شويد كه شناور تنظيم و مقدار آب مورد نياز در دستگاه موجود باشد.

در حين كار:

براي موارد ارتعاش، صدا ، دماي آب و ولتاژ دقت بسيار بالايي را داشته باشيد، هر كدام از اين موارد مي توانند باعث اختلال در كارايي دستگاه شده. ارتعاش بيش از اندازه دستگاه بوسيله موتور فن موجب اختلال و در غالب اوقات دستگاه را از تراز اوليه درآورده و باعث خسارت به دستگاه و هزينه تراز مجدد مي شود. دماي آب نيز مي تواند باعث ايجاد راه بندهايي در مسير آب شود، لوله هاي توزيع آب مسدود مي شوند و يا پمپ دچار اختلال در عملكرد خود مي شود.
